安防解决方案:防静电门禁系统

时间:2012-05-30 15:31来源:中国一卡通网 作者:佚名 点击:
系统分为可编程逻辑控制器与静电测试仪、读卡器、三滚闸和红外探头的连接方式。 实施方案: 首先,通过可编程逻辑控制器的权限设置,来实现对不同身份人员的权限分配。 当①种


  系统分为可编程逻辑控制器与静电测试仪、读卡器、三滚闸和红外探头的连接方式。


  实施方案:


  首先,通过可编程逻辑控制器的权限设置,来实现对不同身份人员的权限分配。


  当①种权限人员刷卡后,输出点DO1∕2∕3(参考系统网络图)同时动作;当②种权限人员刷卡后,输出点DO1/2同时动作;当③种权限人员刷卡后,输出点DO1动作。


  当①种权限人员刷卡后,输出点DO1∕2∕3(参考系统网络图)同时动作,此时控制器上的5#继电器动作,驱动道闸开启。人员穿过红外线后,红外线传感器送给控制器一个复位信号(接入控制器的DI点),准备下一个员工刷卡和静电测试。


  当②种权限人员刷卡后,输出点DO1/2同时动作;并等候员工通过脚的静电测试。如果静电测试通过的话,DO3动作,从而启动5#继电器动作,开启道闸。


  当③种权限人员刷卡后,输出点DO1动作,并等候员工通过手和脚的静电测试。如果手和脚静电测试通过的话,DO2和DO3分别动作,从而启动5#继电器动作,开启道闸。


  控制器实时将上述刷卡记录和静电测试情况,传给计算机管理软件。并在监控界面上显示员工的刷卡记录、静电测试结果和通过道闸的情况。


  三、系统功能


  1.实现静电测试和人员身份的自动识别。当卡片合法和静电测试通过后,才能通过道闸。


  2.对人员权限的灵活分配。对不同身份的人员,分配不同的权限。如办公室管理人员只需要刷卡合法就可以通过道闸,而车间装配工人需要刷卡并且静电测试通过后,才能通过道闸。


  3. 支持左右脚静电测试。并且只有在左右脚静电测试通过后,才能继续测试手静电。


  4.可采用不同读卡器,支持多种身份确认方式,包括:刷卡,刷卡+密码,指纹等等。可设置不同权限的员工采用不同的身份确认方式。


  5.时区时段管制。可设置32组时区表,支持假日管制功能。


  6.通过红外线传感器,系统可准确判断员工是否通过道闸。


  7.实时显示、记录所有事件数据;所有进出记录实时传送给计算机,可在管理中心电脑中立即显示;持卡人(姓名、照片等)、事件时间、门点地址、事件类型,并如实记录且记录不可更改。报警事件发生时,计算机屏幕上会弹出醒目的报警提示框。


  8.设备运行状况监控。通过通讯服务器(CS),管理中心可实时了解系统各个设备的运行情况。当某个可编程逻辑控制器通讯不正常时,会出现醒目的报警提示。


  9.控制器可通过TCP/IP网络与计算机联网,且通讯速度为100M

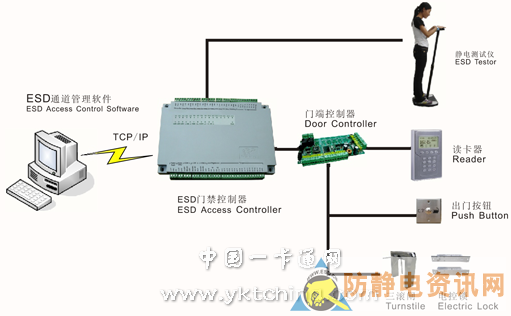

示例图
